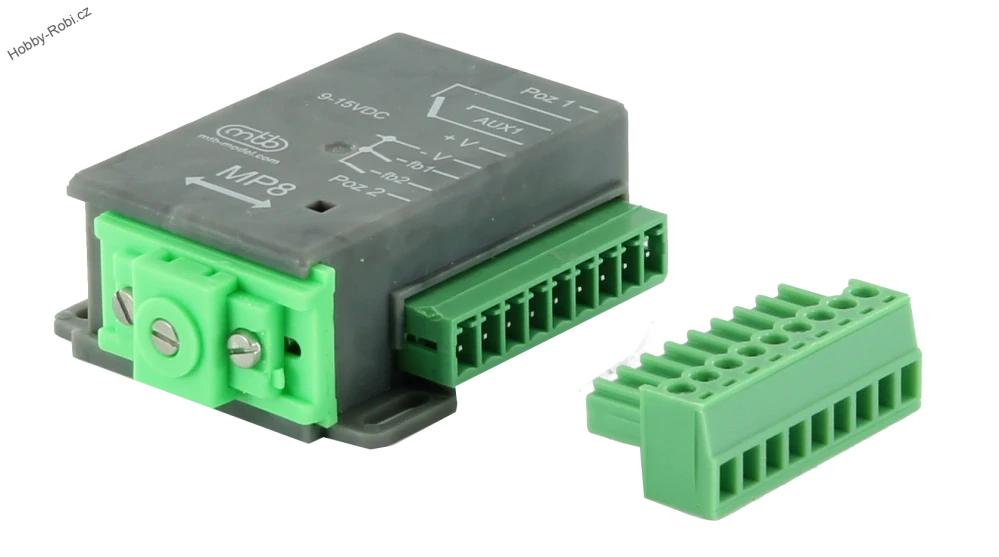

Motorický přestavník impulzní MP8 - MTB

• Miniaturní rozměry 30×42 mm (š×d)
• Univerzální zapojení jako elektromagnetický přestavník
• Impulsní ovládání
• 4 stupně zdvihu 3, 6, 9 a 12 mm
• Integrovaný dvojitý přepínací kontakt
• Pohodlná instalace s odnímatelným konektorem

Zdvih se nastavuje ve čtyřech stupních 3, 6, 9 a 12 mm, pozicí kolíku v unašeci. Kulisový mechanismus zajištuje plynulý dojezd do koncové polohy a její aretaci.

Přestavník MP8 slouží jako náhrada standardního dvoucívkového přestavníku, s ovládáním krátkými impulsy. Napájecí napětí 9-14V stejnosměrné, které musí být trvale přivedeno. Přestavení do koncové polohy zajišťuje paměťové relé které se ovládá krátkým impulsem (min 40ms) z ovládacího zařízení/spínače. Impulsní vstupy jsou dva POS1,POS2, sepnutím vstupu k napětí -U (společná nula) dojde k zahájení pohybu. Elektronika přestavníku zajistí plynulé přestavení a dojezd do koncové polohy, i když ovládací impuls již odezněl. Přídavné výstupy (fb1, fb2) jsou určené k signalizaci koncové polohy přestavníku pomocí LED nebo žárovky, tyto kontakty spínají po dojezdu ke společnému (zápornému) pólu napětí. Nebo lze použít pro DCC řízení jako zpětný ohlas polohy zařízení.

Pro doplňkové použití je přestavník vybaven dvěma izolovanými přepínacími kontakty s kapacitou 1A. Koncové spínače a relé zajišťují dojezd do polohy i po obnovení přerušeného napájení.

Zapojení přestavníku
